バンディット250のフロントフォーク修理

後期型のバンディット250のフロントフォークをオーバーホールしました。オイル漏れを起こし、内部に水分が混入していました。

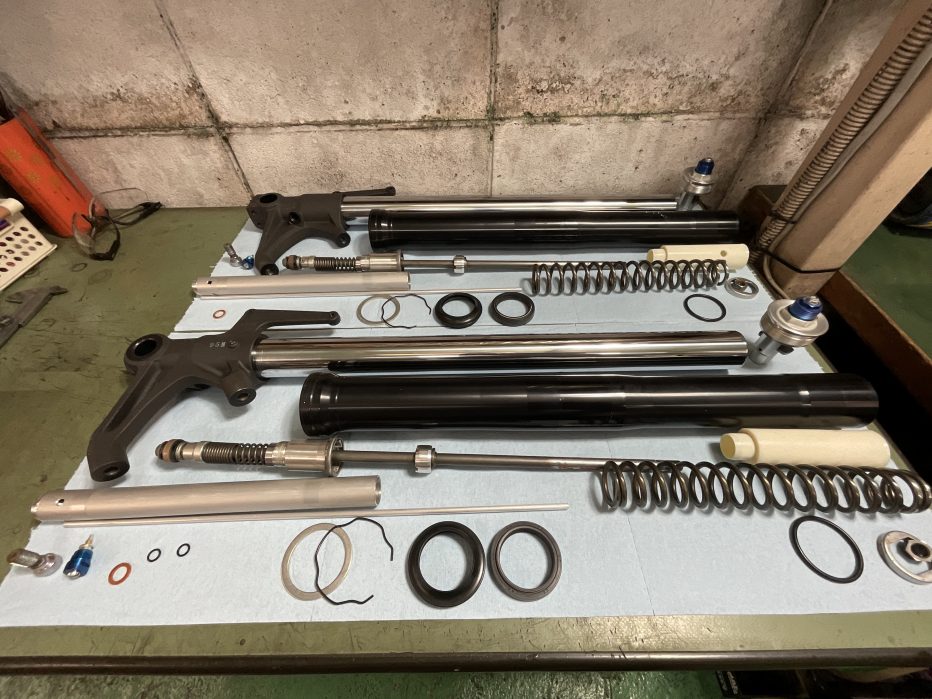

内部を徹底的に洗浄します。

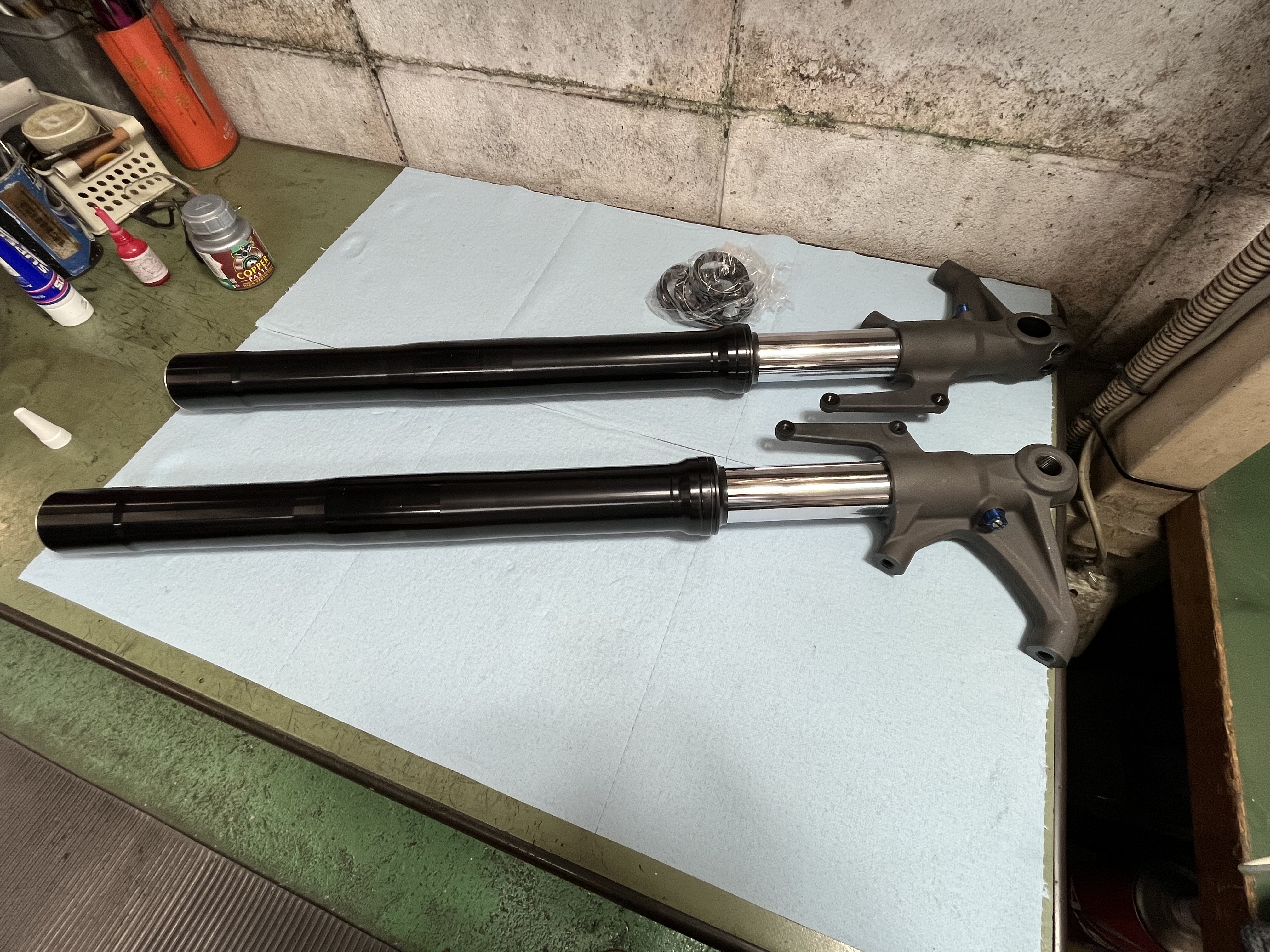

インナーチューブは錆が発生していましたが、幸いストローク部分には錆がありませんでしたので研磨にて対応しました。



R1-Zフロントフォークのチューニングとオーバーホール

先日、リアショックのロッドを再生メッキ&チタンコーティングに専門工場へ送り、戻ってくるまでに時間がありますがフォークの部品が揃いましたので着手しました。

左右共にオイル漏れを起こしていました。オイルを排出してみた所、腐る一歩手前の状態でした~(^-^;

今回、インナーチューブはオーナー様の御希望でコーティング済の社外品を用意しました。

それとPDバルブを組込みます。このパーツはダンピングロッド式フォーク(オリフィスだけで減衰力を発生させるタイプ)の不安定な減衰力をなるべく安定させる為のパーツです。

良い意味でかなり変化します。

難点なのは寸法別の汎用品ですので各部の加工やフィッティング用にパーツ製作の必要が出て来る事があります。

オリフィスの追加やバリ取り、そして今回もダンピングロッドにきちんと着座する様にシムカラーを製作しました。

スプリングカラーも適切なイニシャル量になる様に旋盤でカットしました。

バルブ自体も各部の寸法を確認してメーカーの指定するシムを開閉するタイミングを調整します。ハードスプリングを使用する場合は遅らせる方向に調整します。

完成です!ゴールドのインナーチューブがカッコいいです。

早くリアロッドの到着が待ち遠しいですね。



CB400SBの純正リアサスのオーバーホール

CB400SB(スーパーボルドール)のリアショックをオーバーホールします。片側のショックはオイルがダダ洩れ状態です。

左右共にガス圧低下を確認しました。

オイル劣化やガス圧低下は左右共同じに進行しますので、左右のバランスを考えますと2本一緒にメンテナンスした方が良いです。

今回はガス圧低下によるブラッダ(ガス袋)の変形傷の為交換し、オイルシール/ダストシール交換を行いました。

リークテスト後に梱包してオーナー様の元へ送り返します。

XR250R(MD30)の純正リアショックのオイル漏れ修理

スーパーXRの純正ショックを修理します。オイル漏れが激しく、ボトムアウトバンパー(バンプラバー)は砕けております。

かなり漏れています。この状態で使用し続けてしまいますとシリンダー内壁にダメージを与えてしまい完全なオーバーホールを実施する事が不可能になってしまいます。

何事もないと良いのですが…。

分解してみると排出したオイルは数㏄程度でしたが意外と汚れていないオイルでした。

シリンダー内壁にも段付き偏摩耗も無く再使用可能そうで一安心しました(^_^;)

ただ、ロッドには小さな点錆が無数に発生していました。

オイル漏れを起こしている上にボトムアウトバンパーが、あのような状態ですと、きちんとクリーニングしないと中々わかり難いんですが…。小さな錆ですので研磨すればある程度はもちますが永い目で見ると再メッキが必要です。

オーナー様と相談の上、決定します。

ブラッダ(ガス袋)は、オリフィスの形に変形しております。これはオイルが漏れてしまった為に、密閉されているショック内部は負圧(引っ張られる力)が発生した為に起きます。

高圧ガスが封入される部分ですので、目に見えない様な小さな傷が致命的な事になりますので交換が必要になります。

洗浄したパーツを一つずつ磨いて点検しながら組み立てていきます。

エア抜きオイル充填を行い、リークテストをして完成です(^^)/

梱包してオーナー様の元へ送り返します。

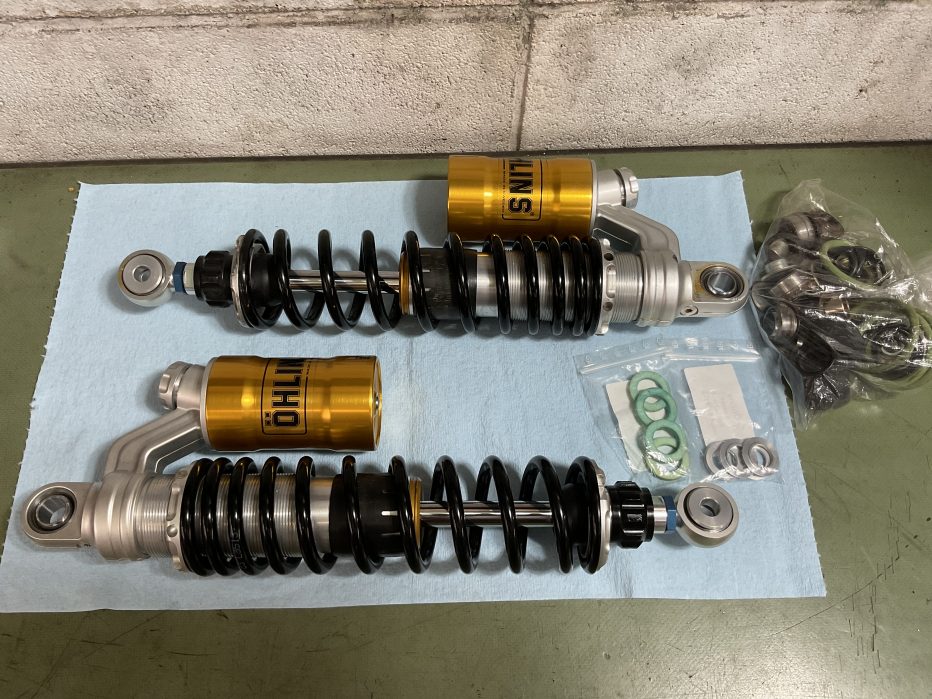

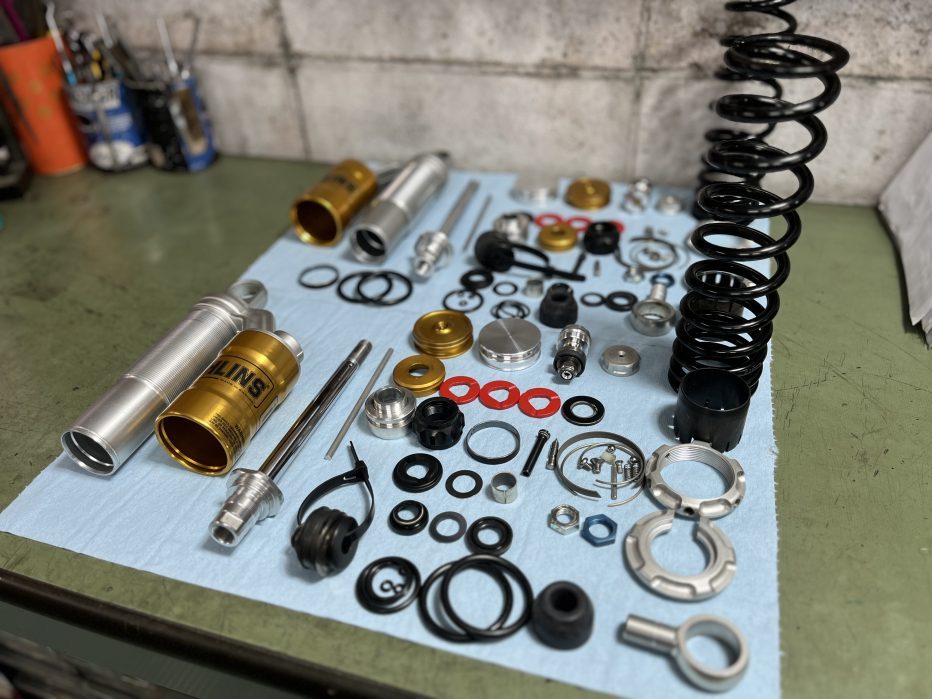

ヤマハ純正オーリンズ オーバーホールと修理

XJR1300に純正装着されているOHLINSのリアショックをオーバーホールします。コンプレッションバルブが壊れてオイル漏れの状態でしたのでバルブ部も修理します。ノッチを緩める方向に回していくと、どこまでも回って終いには外れてしまいます。

あれれ???

ストッパになる筈の部品がなくなっていました(^^;

カチカチする為のボールも入っていませんでしたので適当な大きさの玉を入れて対応しました。

スクーターのレースで使用しているとの事でリバルビングも施工しました。スプリングの跳ね返りを抑え込めるような仕様にして欲しいとのご希望でしたのでシムを大幅に追加&入れ替えました。

専用のポンプでエア抜きとオイル充填を行います。

リークテストを行い、無事にコンプレッションノッチも直り完成です\(^o^)/





ゼファー400χの純正リアサスのオーバーホール

ゼファー400カイのリアショックをオーバーホールします。ボトムアウトバンパー(バンプラバー)が砕けてしまっております。ショックスプリングを外してショックロッドを縮めてみると…引っ込んだまま戻ってきません。

完全にガスが抜け切っている状況ですね(^^;

加圧されていない状態に陥りますと、内部のオイルはキャビテーション(泡立ち)を起こしダンピングの効かない状態に陥ります。そうなると、スプリングの振動を抑えられなくなり乗り心地は勿論、路面追従性が損なわれます。

更に症状が進行するとオイル漏れを発生させます。

内部を分解洗浄して各部を点検交換しながら組立てます。ショックロッドは細かい傷消しの為に研磨します。

専用の装置で、内部を真空状態にしてからオイルを充填してエア抜きを徹底的に行い、ダンパーを完成させます。

リークテストを行って問題無ければスプリングをセットして車体に組込みます。

古いWPフロントフォークのオーバーホール

古いWPサスペンションのオーバーホールを承りました。20年以上前の物です。1995年前後まで使われていたと記憶してます。

分解組立の方法もちょっと変わっていて画像を撮る余裕がなかったです(^^;

ですが、排出したオイルは完全に腐って異臭を放ちヤバかったです!このオイルは20年物!?( ゚Д゚)

ウィスキーの20年物でしたら大好物なのですが…これはチョット飲めません!

WP4054と言うタイプのフォークでMX用等の派生タイプも存在します。現在では使われていない規格のフォークですので、もう部品出ないかも…???

今回はオーナー様が以前購入したパーツを保管しておりましたので大丈夫でした。

CB400SF 純正リアショックのオーバーホール

ホンダのスーパーフォアのリアショックからオイル漏れとの事で修理を承りました。

バランスを考慮しますと左右共同時にO/Hがベストですが今回は漏れだした方だけのオーバーホールです。

今回は再利用可能なパーツは再使用しました。

ロッドに錆や曲がりはなく、ガイドブッシュの偏摩耗やピストンバンドも良好。ブラッダ(ガス袋)も変形や傷なし。ボトムアウトバンパーも良好でした。

ブレンボのブレーキ修理

オーナー様からマスタシリンダーのピストンまわりを新品に交換したのに以前より悪化したとの事で点検修理しました。

パーツ自体に間違いがあったのか?シリンダー側に偏摩耗などの不具合がないか?点検しました。特に異常なく正常なタッチも得られました。

そんに難解な作業ではありませんが、エア抜きはショックやフォークも同じく、こうやったから正解とか、この装置で行ったからOKと言う事ではなく、オイルの通路や方向などを考慮して行うと良い結果が得られると思います。

お話を伺った時は、???の連続でしたが無事に機能を取り戻せたので一安心しました。

R1-Zのサスペンションチューニング

YAMAHA R1-Zのサスペンション オーバーホール&チューンUPに着手しました。

先ずはオイル漏れ症状を起こしているリアショック。ロッドに錆がありましたので再メッキとチタンコートを施す為にコーティング工場へロッドを外して送ります。

各部を計測しながら分解記録してロッドを取り出しコーティングを依頼します。
